Produkte - Induktionserwärmung

Induktionserwärmung

Pruduktreihe Hochfrequenz-Induktionserwärmung Generatoren:

Induktionserwärmung
induktionserwärmung
induktionserwärmung
Typ     Leistung  [kW] Frequenzbereich Wasser
HFR 10 10 50-500 kHz 8 Lt./ Max. 25°C
HFR 15 15 50-500 kHz 10 Lt./ Max. 25°C
HFR 22 22 50-500 kHz 15 Lt./ Max. 25°C
HFR 50 50 50-500 kHz 40 Lt./ Max. 25°C
HFR 80 80 50-500 kHz 70 Lt./ Max. 25°C
HFR 100
100 50-500 kHz 90 Lt./ Max. 25°C
HFR 150
150 50-500 kHz 120 Lt./ Max. 25°C
HFR 200
200 50-500 kHz 150 Lt./ Max. 25°C
HFR 250
250 50-500 kHz 170 Lt./ Max. 25°C
HFR 300
300 50-400 kHz 210 Lt./ Max. 25°C
HFR 350
350 50-400 kHz 250 Lt./ Max. 25°C
HFR 400
400 50-400 kHz 280 Lt./ Max. 25°C


Induktionserwärmung Induktionserwärmung sf indukční ohřev

Pruduktreihe Mittelfrequenz - Induktionserwärmung Generatoren:

Typ Leistung  [kW] Frequenzbereich Wasser
SFR 100
100 5-50 kHz 50 Lt./ Max. 25°C
SFR 150 150 5-50 kHz 70 Lt./ Max. 25°C
SFR 200 200 5-50 kHz 90 Lt./ Max. 25°C
SFR 250 250 5-50 kHz 110 Lt./ Max. 25°C
SFR 350
350 5-50 kHz 150 Lt./ Max. 25°C

Ale Generatoren sind nach Sondernwunch lieferbar.



Vorteile der induktiven Erwärmung

  • kein Kontakt zwischen dem zu bearbeitenden Material und der Spule notwendig
  • hohe Energiedichte und Schnelligkeit der Erwärmung
  • gute Regulierung der Metalltemperatur
  • genaue Bestimmung der zu erwärmenden Zonen
  • einfache Anwendung
  • hohe Regulierungsflexibilität
  • gute Effizienz und Wirkungsgrad
  • gute Arbeitsbedingungen und äußerst geringe negative Umweltbeeinflussung

Oben genannte Punkte zeigen bereits die Unersetzlichkeit der Induktionserwärmung in der Maschinenbauindustrie, da manche der heutigen Baugruppen und Konfigurationen ohne diese Voraussetzungen überhaupt nicht realisierbar wären. Zum Beispiel die Härtung der Achse eines Turbokompressors in einer Tiefe von 1-1,5mm auf die gewünschte Härte +-5 HRC mit einem Gasbrenner oder Widerstandsofen wäre in einer Serienproduktion unmöglich. Hinsichtlich des Wirkungsgrads ist die Induktionserwärmung im Vergleich zu einem Durchlauf- Gasofen bzw. einem Widerstandsofen wesentlich effizienter und senkt den Stromverbrauch.

Zum Beispiel kann ein 100kW Durchlauf-Ofen zur Erwärmung von Werkstücken durch einen HF Generator mit einer mittleren Leistung von 25kW ersetzt werden, der das betreffende Werkstück innerhalb von Sekunden lokal erwärmt und die zur Erwärmung notwendige Energie unmittelbar die gewünschte Stelle erreicht.



Nachteile von Röhrengeneratoren für induktive Erwärmung

Heutzutage werden in Europa noch oft zur  Hochfrequenz-Induktionserwärmung alte Röhrengeneratoren aus den 60-, 70- und 80-er Jahren des vergangenen Jahrhunderts von der Firma Siemens, BROWN&BOWERI und anderen Herstellern verwendet. Außer, dass zur Zeit sehr großer Mangel an Ersatzteilen für alte Lampen- HF Generatoren zu Verzeichnen ist, wie zum Beispiel Hochspannungskondensatoren, Trafos, Lampen und so weiter, erreichen die Lampengeneratoren einen Wirkungsgrad von nur 40-60%.
Die Restliche Energie geht im Hochfrequenzgenerator verloren, wodurch ein immenser Kühlaufwand notwendig wird. Im Fall von Kühlung mit Wasser, welches in diesem Fall eingesetzt wird, muss man zudem auch die Aufbereitung bzw. Kühlung des Kühlmittels an sich sicherstellen, sowie dessen Verbrauch regeln.



Vorteile von transistor (solid state) HFR Generatoren für induktive Erwärmung

Die Firma Rajmont s.r.o. hat eine Reihe von Halbleiter- Hochfrequenzgeneratoren „HFR“ entwickelt, die als direkter Ersatz für alleRöhrengeneratoren eingesetzt werden können. Die Arbeitsfrequenz dieser Generatoren (300kHz) wurde beibehalten, jedoch kann man diese auch in Frequenzbereichen zwischen 50 bis 500kHz einsetzten sofern dies vom Kunden verlangt wird.
Die Speisung mit dem Gleichstrom erfolgt über ein Schaltnetzteil der modernsten Konzeption (intelligente IGBT Module), in 100% Transistortechnologie  (mit MOSFET, IGBT Transistoren, keine Thyristoren).



Daraus ergeben sich folgende Vorteile:

  • Hoher Wirkungsgrad – 90%
  • theoretisch unendliche Lebensdauer, da der Transistor nicht „altert“
  • Bedarf von der Hälfte oder sogar einem Drittel der Stellfläche
  • geringer Verbrauch an Kühlmittel
  • sofortiger Einsatz unter Volllast
  • bis zu 1000 mal günstigere Reparatur bei Ausfällen
  • Regulierbarkeit von 0 bis 100% der Leistung

Anhand der oben genannten Punkte sind die Vorteile von „HFR“ Halbleiter Mittel- und Hochfrequenzgeneratoren offensichtlich. Dadurch ist es auch nicht überraschend, dass der Gebrauch von „HFR“ Generatoren in der Industrie sehr beliebt und attraktiv ist.

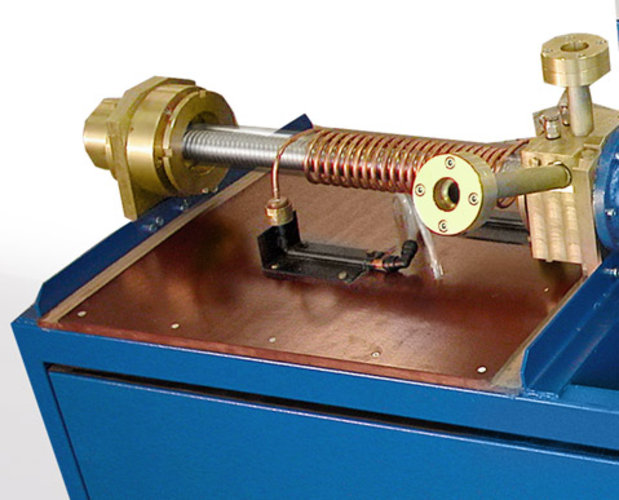

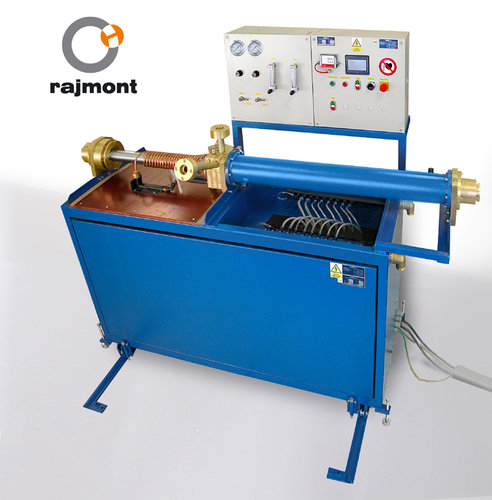

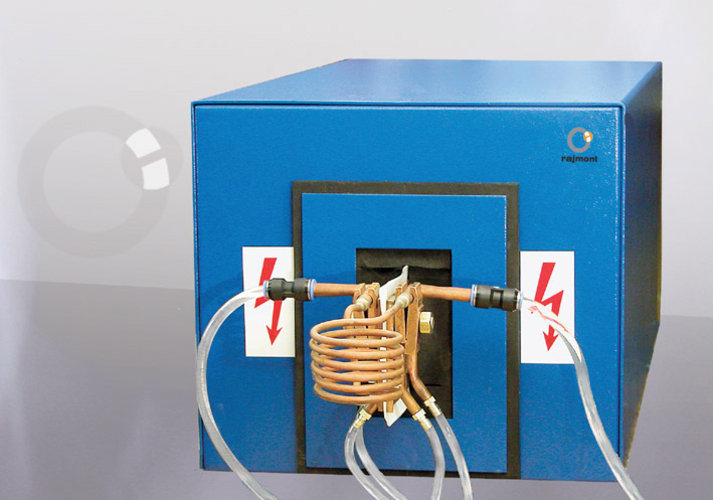

Fotos
